Elément graphique

Un élément graphique est un objet défini par un nom, une classe et une forme.

#	nomElement	classeElement
1	segment	element_graphique / connexion
2	segment fléché	element_graphique / connexion_fleche
3	rectangle	element_graphique / rect
4	jonction	element_graphique / jonction
5	arc	element_graphique / cercle
6	bus de connexion	element_graphique / bus
7	texte	element_graphique / libelle

Format d'un élément graphique

Un élément graphique est stocké avec l'ensemble de ses caractéristiques dans le fichier schéma du projet au format xml (Table ELT 'Liste elements-graphiques').

Par exemple, pour un rectangle, une connexion et un libellé, les chaines d'identification de ces éléments se présentent comme suit :

rect;480;440;630;620;;;;;1;;;;;;;;;;;;;;;;

connexion;480;260;480;230;;;;;1;;;;;;;;;;;;;;;;

libelle;240;200;240;200;;Générateur;;;1;;;;;;;;;;;;;;;;

Propriétés d'un élément graphique

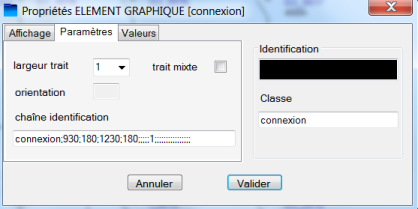

Les propriétés d'un élément graphique sont modifiables par le menu contextuel ('Propriétés').

Il est possible de modifier par exemple, les coordonnées, la largeur de trait, la couleur, les textes etc...
